4-72型離心通羞羞导航在线观看

一、羞羞导航在线观看的分類

    羞羞导航在线观看按壓力和作用分為通羞羞导航在线观看、鼓羞羞导航在线观看和壓縮機。通羞羞导航在线观看的排氣壓力較小，不超過0.015MPa；鼓羞羞导航在线观看的排氣壓力稍大不超過0.2MPa；壓縮機的排氣壓力高從1～100MPa以上。

羞羞导航在线观看按其工作原理可分為以下幾種：

1、離心羞羞导航在线观看，是氣流軸向進入羞羞导航在线观看的葉輪後主要沿徑向流動。這類羞羞导航在线观看根據離心作用的原理製成，產品包括離心通羞羞导航在线观看、離心鼓羞羞导航在线观看和離心壓縮機。

2、軸流羞羞导航在线观看，是與風葉的軸同方向的氣流（即風的流向和軸平行），如電風扇，空調外機風扇就是軸流方式運行羞羞导航在线观看。軸流式羞羞导航在线观看通常用在流量要求較高而壓力要求較低的場合。這類羞羞导航在线观看包括軸流通羞羞导航在线观看、軸流鼓羞羞导航在线观看和軸流壓縮機。

3、回轉羞羞导航在线观看

回轉羞羞导航在线观看是利用轉子旋轉改變氣室容積而進行工作的。常見的品種有羅茨鼓羞羞导航在线观看、回轉壓縮機。

4、斜流（混流）羞羞导航在线观看

斜流（混流）羞羞导航在线观看風壓係數比軸流羞羞导航在线观看高，流量係數比離心羞羞导航在线观看大。填補了軸流羞羞导航在线观看和離心羞羞导航在线观看之間的空白。同時具備安裝簡單方便的特點。

二、產品概述
4-72型離心通羞羞导航在线观看在我國是使用早的羞羞导航在线观看，然而也是使用普遍的羞羞导航在线观看。

    4-72型離心羞羞导航在线观看是一款常見的抽羞羞导航在线观看產品，由於其使用效率高，廣泛用於工礦廠房和民用建築、大型公共建築、發電廠等場所，還可以作為空氣處理設施、熱風循環設施的配套設備。目前市場上常用的有4-72-A式和4-72-C式兩類別離心式羞羞导航在线观看。

    4-72型離心羞羞导航在线观看為鋼製離心羞羞导航在线观看，F4-72型離心羞羞导航在线观看為玻璃鋼離心羞羞导航在线观看，B4-72型離心羞羞导航在线观看為防爆離心羞羞导航在线观看。

三、使用條件
1、輸送的介質要求：輸送的介質應為空氣或氣體無腐蝕性、不易燃易爆、不含粘性物質的氣體，氣體內所含塵土及硬物顆粒含量不大於150mg/m³。

2、輸送的介質溫度：標準羞羞导航在线观看輸送的介質溫度不大於80℃，增加散熱輪時羞羞导航在线观看可長期輸送200℃以下的介質。

3、不能在完全封閉沒有空氣流動的空間作抽風使用，會形成負壓增加電機負載。

四、使用範圍

一般工廠及大型建築物的室內通風換氣或輸送空氣及其它不自燃、不易爆、不揮發、對人體無害、對鋼材無腐蝕性之氣體。

五、產品特點

1、通風換氣效果好，4-72離心式通羞羞导航在线观看抽風效果好，非常適合用在管道抽風或者送風；

2、適用性強，4-72離心式通羞羞导航在线观看是常用在管道輸送空氣的羞羞导航在线观看，無腐蝕、易燃易爆氣體場所均可使用。

3、噪聲低，4-72離心式通羞羞导航在线观看根據空氣流力學采用合理葉輪角度設計，運行時，無機械摩擦，合理葉片形線使噪聲降為低；4-72離心式通羞羞导航在线观看產生的噪音是高頻噪音，隻要有障礙物，即可隔音。

4、運行平穩，優化設計的葉輪使軸向力減小到低程度，且有的葉輪，並經靜動平衡校正，使整機運行平穩，在不加減振裝置的情況下，軸承振幅比較小。

5、維護少，因其葉輪采用後傾式，不易粘附灰塵等介質，電機采用進口軸承。

6、維護方便，部分機型可配置清理門，勿須拆機維護清潔，省時省力。

7、堅固耐用，機殼和葉輪采用鋼板，使得羞羞导航在线观看更堅固，整機表麵作噴塗處理，抗氧化強，不易被鏽蝕。

六、工作原理

    離心羞羞导航在线观看主要由葉輪、進風口及蝸殼組成。葉輪轉動時，葉道（葉片構成的流道）內的空氣，受離心力作用而向外運動，在葉輪中央產生真空度，因而從進風口軸向吸入空氣（速度為c₀）。吸入的空氣在葉輪入口處折轉900後，進入葉道（速度為c₁），在葉片作用下獲得動能和壓能。從葉道甩出的氣流進入蝸殼，經集中、導流後，從出風口排出。

    風壓低於1kPa（表壓）為低壓離心通羞羞导航在线观看；風壓（1～3kPa表壓）為中壓離心通羞羞导航在线观看；風壓3～15kPa（表壓）為高壓離心通羞羞导航在线观看。

七、型號說明

4-72 No.8C /3KW-4 右 90⁰

4-72：4-72離心式羞羞导航在线观看，4-全壓係數，72-比轉數

No.8：機號

C：皮帶式傳動

3KW：電機功率

4：電機級數

右：羞羞导航在线观看旋向

90⁰ ：出風口角度

訂貨時須注明羞羞导航在线观看的機號、轉速、風量、壓力、出風口角度與旋轉方向，以及電動機型號規格。

八、型式

1、從電機-端正視，凡葉輪按順時針方向旋轉者均稱“右旋羞羞导航在线观看”，以“右”表示，反之則均稱之為“左旋羞羞导航在线观看”以“左”表示。

2、羞羞导航在线观看的出風口位置以機殼的出風口角度表示，4-72型羞羞导航在线观看N_o2.8～6在出廠時均做成-種型式，使用單位根據要求再安裝成所需要的位置，訂貨時無須注明。其中：No2.8出風口位置調整範圍是0°～225°，間隔是45°；No3.2～6出風口調整範圍是0°～225°，間隔是22.5°；No8～12出風口調整範圍是0°～225°間隔是45°；6、20出風口角度製成固定的三種0°、90°、180°，不能調整，訂貨時需注明。

3、羞羞导航在线观看的傳動方式有A、B、C、D、E、F六種：4- 72型羞羞导航在线观看中，No2.8～ 5采用A式傳動，No6既有A式傳動又有C式傳動， N o 8 ～ 1 2 采用C 、D式兩種傳動方式， N o 1 6 ～ 2 0 采用B 式傳動。

    電動機直聯型，無軸承箱，羞羞导航在线观看的葉輪直接安裝在電動機軸上，A式。

    皮帶傳動型，通過皮帶和皮帶輪驅動的羞羞导航在线观看。B式，皮帶輪在兩軸承中間，葉輪懸臂安裝；C式，皮帶輪懸臂安裝在軸的一端，葉輪懸臂安裝在軸的另一端；E式皮帶輪懸臂安裝，葉輪安裝在兩軸承之間。

    聯軸器傳動型，電動機與羞羞导航在线观看用聯軸器聯接驅動。D式，葉輪懸臂安裝；F式，葉輪安裝在兩軸承之間。

九、技術參數

1、機號: No2.8～No20

2、傳動方式: A、B、C、D、E、F

3、功率(kW):按電機功率

4、全壓(Pa)：平行於風流，正對風流方向測得的壓力為全壓；全壓可以通過傳感器直接測得。單位是 mmHg或 kg/m²或 Pa，我國的法定單位是 Pa。

5、效率：羞羞导航在线观看效率是指輸出功率除以軸功率。軸功率是羞羞导航在线观看的輸入功率，一般用扭矩儀測試，P1=πTn/30000。T是轉矩，n是轉速；輸出功率P2=Qp/1000*3600，Q是流量，p是全壓。

6、額定轉速(r/min)；

7、葉輪外直徑(mm)；

8、流量(m³/h)；

9、介質比重（kg/m³）；

10、介質溫度；

11、噪聲(dB);

12、電壓。

詳見附錄一4-72離心分機性能參數表

十、產品結構

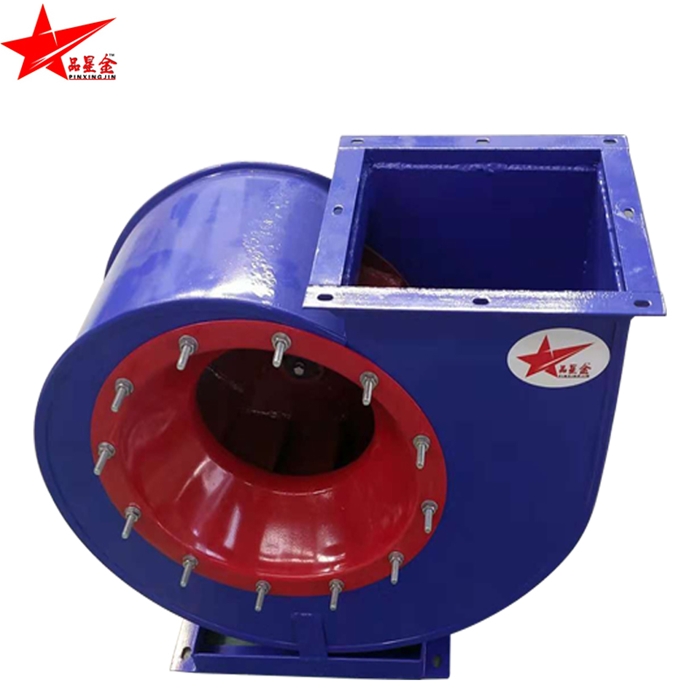

外形圖

    4-72型離心通羞羞导航在线观看中，№2.8A～ 6A主要由葉輪、機殼、進風口、電機等部分組成，No6C和№8～20除具有上述結構外，還有傳動部分。

結構圖

1、進風口 2、前盤 3、葉片 4、後盤 5、機殼 6、出風口 7、節流板(風舌) 8、支架 9、擋板 10、電機

主要零部件說明

1、進風口

進風口製成整體結構，裝於羞羞导航在线观看側麵，與軸向平行的截麵為曲線形狀，作用是能使氣流順暢進入葉輪，且損失較小。一般采用Q23鋼板製造。

2、葉輪

葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。一般采用Q23鋼板製造，對於有防爆要求須采用鑄鋁合金製造，對於有防酸、堿要求的，可采用FRP或PVC材料製造。經動靜平衡校正和超速運轉實驗，效率高，運轉平穩可靠，空氣性能良好。旋向可分左旋和右旋兩種，直徑按標準有：280mm、320mm、360mm、400mm、450mm、500mm、600mm、800mm、1000mm、1200mm、1600mm。也可以根據客戶特別需求，定製特殊直徑規格的風葉。

3、機殼

 機殼做成兩種不同型式，其中： N o 2 .8～1 2機殼做成整體，不能拆開。N o 1 6～ 20機殼製成三開式，除按水平分為兩半外，上半部沿中心線垂直分為兩半，用螺栓連接，以便安裝、維修時放入或取出葉輪。一般采用Q23鋼板製造。

4、擋板

材質：Q23。

5、電機

電機為Y係列三相異步電機。

6、傳動

    傳動部分由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。

十一、裝配工藝

電機直聯（A式傳動）離心通羞羞导航在线观看總裝工藝

1、備料：備齊羞羞导航在线观看的所有零部件，外購件和標準件，檢查旋向、配置是否正確。

2、攻絲：在電動機軸端加工鎖緊螺紋孔。

3、裝殼體電機：將電動機吊放於支架上，用螺栓聯接，初步預緊。

用角尺正電動機軸線與後側板內側的垂直度（垂直度≤0.6mm）合格後，將電動機緊固。配鑽支架與後側板（或後蓋板）聯接孔；

4、裝葉輪：首先檢查葉輪旋向、軸孔、鍵槽尺寸是否符合要求；合格後在電機軸和鍵上塗機油，然後輕打至位。

5、裝檔板：安裝檔板與緊固螺釘。

6、裝進風口組：調整進風口與葉輪前盤的徑向、軸向間隙，使之合乎要求；葉輪轉動無磨擦聲，後擰緊螺母。

7、鉚標牌：鉚旋向箭頭牌和銘牌，旋向箭頭應和羞羞导航在线观看葉輪旋向相符，銘牌上參數應和安裝產品相符。

8、檢驗：1）檢查進口風與葉輪間隙，葉輪、機殼部旋向和任務單是否相符，葉輪轉動是否靈活，有無磨擦，阻滯現象，

2）羞羞导航在线观看應在無截荷情況下起動，連續運動時間在軸承溫升穩定後不得少於20分鍾，在軸承表麵測到的軸承溫度不得高於環境溫度40℃。

3）軸承部位的振動速度的有效值（均方根速度）不得超過6.3mm/s。

9、表麵噴塗：清除羞羞导航在线观看上的油汙，多肉、毛刺、鏽蝕，按要求進行出廠前塗表麵噴塗，並符合產品要求。

10、檢驗：檢驗表麵噴塗符合產品要求

11、包裝：清潔產品表麵，檢查有無損失的零（部）件，裝入附件、說明書及產品合格證。用塑料袋包裝。

12、入庫：按入庫單驗收入庫。

十二、4-72型離心通羞羞导航在线观看的安裝與使用

  在安裝前首先應準備好安裝用材料及工具，並對羞羞导航在线观看各部分的機件進行檢查。對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應該修好，然後用煤油清洗軸承箱內部。在安裝操作的過程中必須注意下列幾點：

1、在一些結合麵上，為了防止生鏽，減少拆裝困難，應塗上一些潤滑脂和機械油。

2、在上結合麵的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓。

3、檢查機殼內及其它殼體內部，不應有掉入的工具和雜物。

安裝要求：

1、安裝羞羞导航在线观看時，輸氣管道的重量不應加在機殼上，注意進風口與葉輪之間間隙尺寸，而且保持軸水平位置。

2、安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。

3、出風口被安裝成某一角度時，後蓋板適當地旋轉能保持標牌在水平位置。

4、安裝№8～12D式羞羞导航在线观看時，利用千分表和塞尺，測量羞羞导航在线观看主軸和電機軸的同軸度及聯軸器兩端麵不平行度。兩軸不平行度允差為0.05mm。聯軸器端麵不平行度允差為0.1mm。

5、羞羞导航在线观看安裝完後,用手或杠杆撥動轉子,檢查是否有過緊或碰撞的現象,沒有這些現象時方可試轉。

6、電機安裝後，安裝皮帶輪或聯軸器、護罩，如進氣口處不接進氣管道時，也需加添防護網或其他安全裝置（用戶自備）。

羞羞导航在线观看所采用電機的功率，係指在特定工況下，加上機械損失與應在的儲備量而言，並非出風口全開時所需的功率。如羞羞导航在线观看的出口或入口不接管路或未加外界阻力而進行空運轉，則電機也有燒毀的危險。為安全起見，應在羞羞导航在线观看的出口或入口管路中加上閥門，起動電機時將其關閉，運轉後將閥門慢慢開啟，達到規定工況為止，並注意電機電流量是否超過規定值。

     安裝尺寸詳見附錄二。

十二、注意事項

1、通常羞羞导航在线观看廠家提供的羞羞导航在线观看各項參數及性能曲線均是在標準條件下實測數據：即介質為標準大氣壓下的潔淨空氣；溫度等於20℃；空氣密度等於1.2Kg/m³。如果羞羞导航在线观看是在非標準條件下使用時，應該換算為標準條件下的參數再進行選型。

2、一般4-72離心式通羞羞导航在线观看標準產品無散熱輪，如果羞羞导航在线观看是用於輸送高溫氣體（溫度200℃以下），選型時應選擇加裝散熱輪。

3、當使用環境對羞羞导航在线观看的振動有較高的要求時（如羞羞导航在线观看安裝於樓板上），可配套使用減振器。選型時應注意標準配置的羞羞导航在线观看不配套減振器，用戶可自行購買減振器，也可於訂購羞羞导航在线观看時注明加配減振器。

4、一般4-72離心式通羞羞导航在线观看產品標準出風口角度為0°、90°、180°三種。

5、隻有在羞羞导航在线观看設備完全正常的情況下方可運轉。

6、如羞羞导航在线观看調設備在檢修後開動時，則需注意羞羞导航在线观看各部位是否正常。

7、定期清除羞羞导航在线观看及氣體輸送管道內部的灰塵、汙垢及水等雜質，並防止鏽蝕。

8、對羞羞导航在线观看設備的清理，不許在運轉中進行。

9、如發現流量過大，不符使用要求，或短時間內需要較小的流量，可利用節流裝置進行調節。

10、對溫度計及油標的靈敏性定期檢查。

11、在羞羞导航在线观看的開車、停車或運轉過程中，如發現不正常現象時，應立即進行檢查。

12、對檢查發現的小故障，應及時查明原因，設法消除或處理，如小故障不能消除，或發現大故障時，應立即進行檢修。

13、除每次拆修後應更換潤滑油外，還應定期更換潤滑油。

十三、羞羞导航在线观看的主要故障及原因

羞羞导航在线观看的主要故障有：

1、軸承箱振動劇烈

① 羞羞导航在线观看軸與電機軸不同心，聯軸器裝歪。

② 機殼或進風口與葉輪摩擦。

③ 基礎的剛度不夠或不牢固。

④ 葉輪鉚釘鬆動或輪盤變形。

⑤ 葉輪軸盤與軸鬆動，聯軸器螺栓活動。

⑥ 機殼與支架、軸承箱與支架、軸承箱蓋與座等聯接螺栓鬆動。

⑦ 羞羞导航在线观看進出氣管道安裝不良。

⑧ 轉子不平衡。

⑨ 管網過細、風速過快。

2．軸承溫升過高

① 軸承箱振動劇烈。

② 軸承潤滑油脂質量不良、變質、含有灰塵、粘砂、汙垢等雜質。

③ 軸承箱蓋和座聯接螺栓的緊力過大或過小。

④ 軸與滾動軸承安裝歪斜，前後兩軸承不同心。

⑤ 滾動軸承損壞。

3.電機電流過大和溫升過高

① 開車時進氣管內閘門或節流閥未關嚴。

② 流量超過規定值或風管漏氣。

③ 羞羞导航在线观看輸送氣體密度過大，使壓力過大。

④ 電機輸入電壓過低或電源單相斷電。

⑤ 聯軸器聯接不正，皮圈過緊或間隙不勻。

⑥ 受軸承箱劇烈振動的影響。

附錄一4-72離心分機性能參數表

附錄二
